油とガス管,ケーブル,エナメル,金属タンクの保護コーティングの欠陥をテストするためのピンホール検出器
詳細:
[機能]
HD-201ポロシティホリデー検出器は,石油・ガスパイプライン,ケーブル,エナメル,金属タンク,船体,その他の保護コーティングの欠陥を検出するために使用される特殊試験機器です.シンプルで実用的な装置です.
[特徴]
1低電力消費,小サイズ,軽量
2シンプルな操作
[主要技術指数]
1測定範囲:
HD-201A:0.03-3.5mm ((エポキシ炭油泥介質)
HD-201B:3.5-10.mm (石油アスファルト媒質)
HD-201C:0.03-10.mm (エポキシ炭油泥,石油アスファルト媒質)
3"高電圧出力"
HD-201A:0.5〜15KV
HD-201B15〜35KV
HD-201C:0.5〜35KV
4画面:ポインタ
5高電圧制御システム:普通ポテンチオメーター調節
6DC電源12v
7消費量:<5w
8アラーム遅延:1-2秒
9高電圧探査機:電子高電圧発電機
10包装:金属の箱
11主な寸法: 165mm×155mm×68mm
12体重:1.5kg (バッテリーを含む)
[原則]
検出器は高電圧を発生させ,探査機を通してコーティング表面に適用される.検出器は返された高電圧を通じて基板に接続される.探査機がコーティングの欠陥を通過すると電気回路が完成し,電流が探査機から基板に流れます. その結果,検出器で音声と視覚のアラームが起動し,欠陥で火花が発生する可能性があります..
[試験電圧スケジュール]
| 耐腐蝕材料 | 厚さ | 検出電圧 | コメント |
|
エポキシ炭酸ゴム 2つの油の布 |
0.2 0.4 0.6 0.8 |
4-5KV または自己 |
標準に従って実装される場合 |
|
石油ピッチ |
2 3 5.5 7 9 |
11 15 18 20 24 |
|
| ポリエチレンテープ |
3249TC=V 式変換 V:電圧 TC:防腐層厚さ SY4014-92 承認基準の標準実施 |
||
| ガラスで覆われた | 経験に応じて,検出電圧は一般的に8KVから20KVです. | ||
| 他の防腐材料 | 設計部門の設計によって 電圧や材料そのものの 隔熱性能を検出します | ||

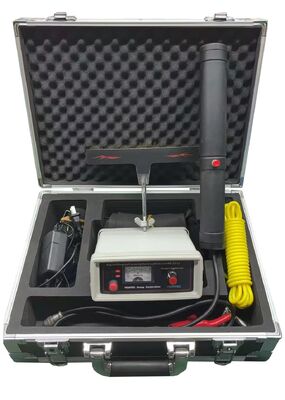

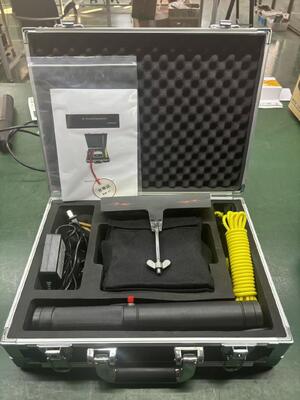

[標準配達]
メインユニット
高電圧銃
高電圧銃
充電器
長いケーブル
短ケーブル
接続磁石
地球の強盗
高圧手袋
操作説明書
HUATEC校正証明書
