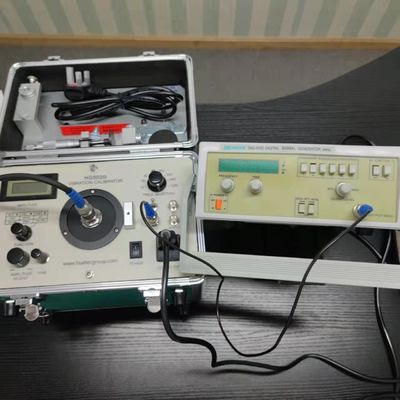

デジタル振動校正器 カリブレーター振動計 振動振動器 1Hz から 10kHz 連続調整可能なHG-5020i

デジタル振動校正器 校正振動計 振動分析器 振動検査器ISO10816
頻度(連続調節可能): 10~1280Hz+0.01%


ISO10816 HG-5020i振動校正器の適用について:

1振動加速計,速度および近距離変換器,振動測定器の校正に使用できます. 標準シヌス信号の周波数10,20,40,80,160,320,640 Hz と 1280 Hz

2加速,速度,移動の振幅をキャリブレーターから生成することができます.

3.ポテンチオメーターで定義し,デジタルディスプレイで表示できます.水平または垂直振動を生成できます.

4.HG-5010振動校正器は,シナス信号発生器,電源増幅器,標準変数器,シェイカーを1つに組み合わせ,小容量,高精度,操作が簡単です.実験室でも現場でも使用できます.

5国際規格:ISO10816

振動加速計,速度と近距離変換器,振動測定器の校正に使用できます. 標準シヌス信号は周波数10,20,40,80,160,320,カリブレーターから 640 と 1280 Hz を生成できます.振動の周波数やスウィープ信号の任意の外部信号発生器からの入力用のソケットもあります. 振幅,加速,速度,移動,容量計で定義され,デジタルディスプレイで表示できます垂直または水平振動を生成することができます.

HG-5020iはシナス信号発生器,電源増幅器,標準トランスデューサーとシェイカーを1つに組み合わせ,小容量,高精度,操作が簡単です.実験室でも現場でも使用できます.

標準:JJG 1062-2010 JJG 298-2015

仕様

周波数: 固定 10, 20, 40, 80, 160, 320, 640, 1280Hz,および連続周波数調整,スイープ,非シナスの任意の信号のための外部入力

最大振動幅と最大負荷

サイズ:280 × 180 × 250 mm総重量:10kg

温度: 動作:0^oCから50まで^oC について保存:-20歳^oCから70まで^oC について

パワー:220Vac (110Vacオプション)

接近探査機の線形性

5mmと8mmの探査機 0~2.0mmの範囲

ディスプレイ:3¹/₂加速,速度,移動の数字表示

注: 高周波では振動の位移の値は非常に小さいため,校正器から振動信号が出ない.

サイズ:280 × 180 × 250 mm

体重:20ポンド,9kg

温度: 動作:0^oCから50まで^oC について

保存:-20歳^oCから70まで^oC について

湿度:90% 凝縮しない

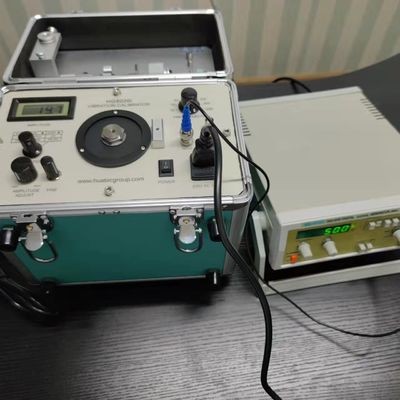

HG-5020i振動校正器の制御パネルは以下のとおりである.


1 振動振幅出力表示 カリブラータの異なる振動信号出力の振幅を表示する
2 カリブレーションポテンチオメーター
3 機能選択スイッチ カリブラータの出力を加速,速度,または移動にシフトする
4 出力振幅を調整するための電位計
振動振幅を変化させるためのポテンチオメーターの調整
5 振動幅をゆっくりと調整する
6 カリブレーションされるトランスデューサーの固定テーブル
7 接近探査機のスタンドを固定するためのスレッドホール
接近探査器の校正中に,このスレッドホールを通ってトランスデューサーのスタンドが制御パネルに固定されます.
8 電源スイッチ 220 VAC
9 220 V AC 電源入力用のソケット
220Vの交流電源を接続するために使用される.
10電力出力用のソケット
カリブラータの電源増幅器の出力信号の波形を監視する.
11 24Vの出力ソケット
接近探査機の校正中に近距離センサーに24Vの電力を供給する.
12 周波数選択スイッチ
