磁気探傷欠陥の探知器に密集した構造、適度なレイアウト、小型の、軽量および便利な可搬性の特徴があります。欠陥の探知器は交流で直接使用することができます
それは外皮の溶接点検、高度の鉄骨構造の溶接検出および圧力容器の内部操作のために適しています。この器械は力、冶金学、石油化学製品、機械類の鉄骨構造の部品のために適して、他の企業は、ボイラーのような、さまざまなタイプの強磁性物質的な表面および磁気探傷の圧力容器、圧力管、船ボディ溶接および溶接の構造近い表面欠陥の検出を台なしにします。
この器械はJB/T7411-2012、ASME BPVC、ASTM E709、ASTM E1444、ASTM E3024の標準的な条件に合致します。「電磁石のヨークの欠陥の探知器技術的な状態」の。
製品の機能
密封された、耐久の構造を完了して下さい
抵抗力がある化学薬品および摩耗
ASTMの持ち上がる指定を超過します
直接AC電源と直接接続することができるAC電源に接続される場所があります。
出力電圧を安定させ、検出の感受性を保障するためにマイクロコンピューターの破片で造られる。
調節可能な磁化
。
技術的な変数
働く温度:-10 | +40 C
保管温度:-20 | 50 C
相対湿度: <80>
仕事の温度の上昇: <18 C="">
一時的な負荷率:>50%
感受性:A1はっきり表示される標準的な試験片15/50の溝。
力を高く上げるAC最低力:>4.5kg (44N)
モデル ガイド

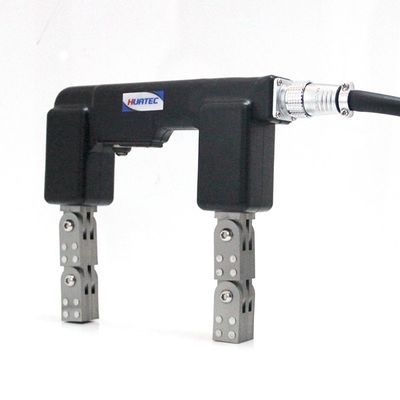

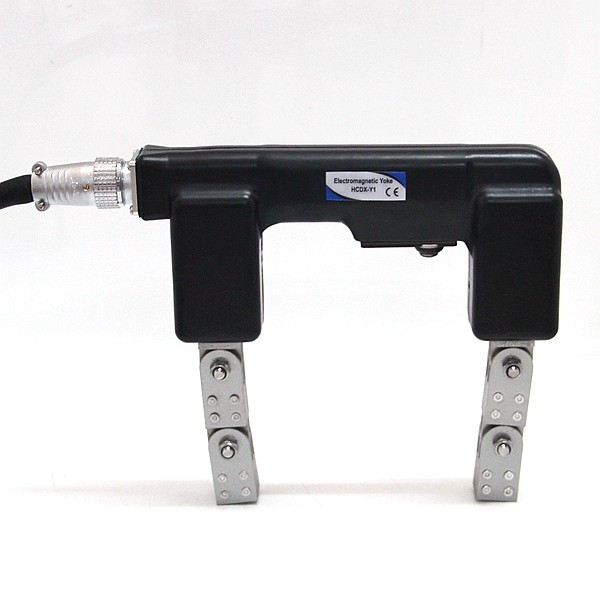

HCDX-Y1
電磁石のヨーク | HCDX-Y1 |

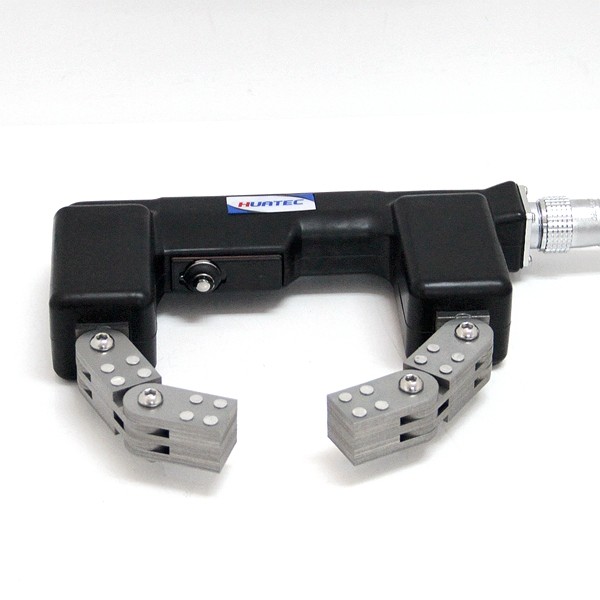

電極の間隔 | 0~210mm |
最高の流れ | 2.8A |
重量 | 2.2kg |
主要な機能 | 直接交流磁化 |
電池のパックの任意テーブル:
名前 | DC-ACインバーター電池のパック | DC-ACインバーター電池のパック | DCによって磁化される電源 |
モデル | MT-600 | MT-610 | MT-500 |
出力電圧 | AC | AC | DC |
力のタイプ | リチウム電池 | リチウム電池 | リチウム電池 |
充満流れ | 2A | 2A | 2A |
電池容量 | 4400mAh | 8000mAh | 4400Ah |
作業時間 | 4hについて | 6hについて | 8hについて |
形のサイズ | 55×95×180 (mm) | 55×95×240 (mm) | 55×95×110mm |
重量 | 1.0kg | 1.2kg | 0.65kg |

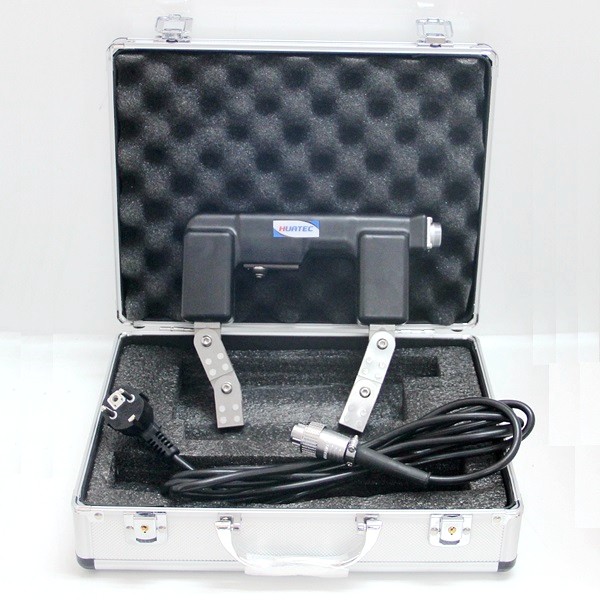

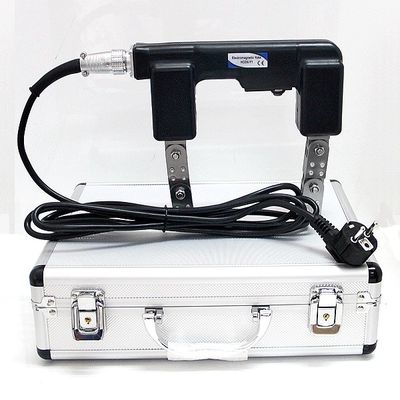

標準的な構成:
HCDX-Y 1
磁気粉の欠陥の探知器のホスト1

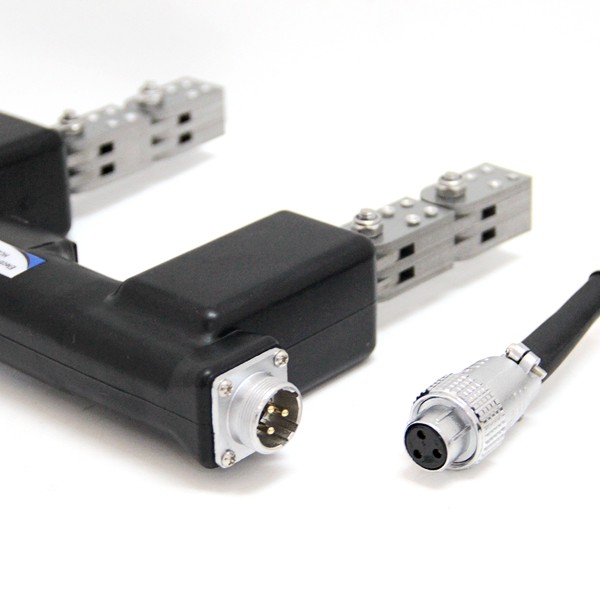

1電力線

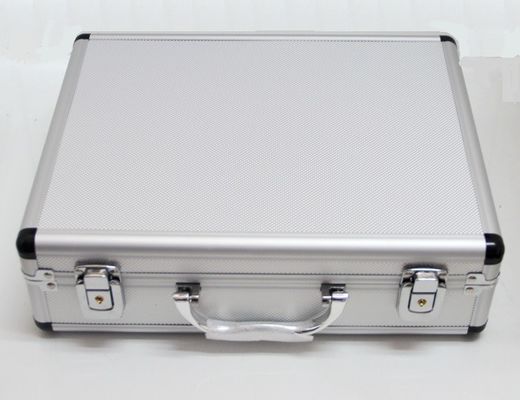

器械箱1
欠陥の例: 欠陥の位置:
包含の継ぎ目の表面そして表面下の理想のための:疲労ひび
収縮は鍋の点検を実地にテストする破損のラップを割ります
溶接のスラグ粉砕のひびのインサービス点検
環境を要求するひびを癒やすこと
溶接点検
